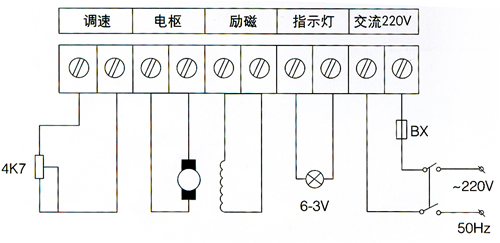

電氣接線圖wiring diagram
使用條件
海拔不超過4000m；
環境溫度：-20℃-+40℃；
相對濕度：85%
安裝于通風良好的室內。
允許交流電網電壓波動范圍為160V-250V；
使用環境中無導體塵埃與不含有各種腐蝕性氣體；
無爆炸危險及無劇烈震動和沖擊的地方
注意事項
該電源應安裝在通風條件比較好的地方，應避免接觸酸、堿等有腐蝕性的物質。與電動機邊接時，切忌將電樞勵磁接反；與電磁電動機連接時，絕對不允許勵磁開路或通過勵磁換向，否則，將會(huì )損環電動機。另外，不允許用手觸及機內任何元件，以防觸電。保險絲BX的容量為所選電源電樞額定輸出電流的3-1.5倍。安裝時，請將電源外殼可靠接地。
SK系列直流控制穩壓電源-標記說明
| SPEED | 為調速電位器，其阻值為4K7。 | |
| MIN.SPEED | 當速度電位器旋至最低速時，用此電位器調節最低輸出電壓 | |
| MAX.SPEED | 當速度電位器旋至最高速時，用此電位器調節最大輸出電壓 | |
| IR.COMP | 用于調節電機空載與負載時轉速變化率。 | |
| CUR.LIM | 最大輸出電流調節，出廠時，已將此調定為最大輸出電流，無特殊情況，不允許調節 | |
| LED1電源指示燈 | 電源送電后，此指示燈顯示 | |
| LED2過熱指示燈 | 此指示燈亮時，說明電源已溫度過高，可能是電源輸出功率過載或散熱不好 | |
| LED3短路指示燈 | 此指示燈亮時，說明電樞回路有短路現象，請檢查電機有無短路現象。 | |
| LED4指示燈 | 此指示燈在電機工作時顯示，調節IR.COMP，此指示燈若閃爍，則逆時針調IR.COMP電位器 | |
| CW/CCW:正反轉控制 | height="21"> RES:制動電阻 | AC1、AC2 輸入220V |
| A+、A-：電機電樞 | F+、F-：電機勵磁 |
SK系列直流控制穩壓電源-技術數據
| 型號 | 電樞輸 出電壓V | 勵磁輸 出電壓V | 電樞額定 輸出電流A | 勵磁最大 輸出電流A | 輸入電壓 | 備注 |
| WK-111 | 0-110 | 100 | 1 | 1 | -220 | -200V接地端與外殼間： 用于1000V兆歐測其絕 緣電阻不低于100； 耐壓：-1000V； 1min無異常情況。 |
| WK-122 | 0-220 | 220 | 1 | 1 | -220 | |
| WK-311 | 0-110 | 110 | 3 | 1 | -220 | |
| WK-322 | 0-220 | 220 | 3 | 1 | -220 | |
| WK-411 | 0-110 | 110 | 4 | 1 | -220 | |
| WK-422 | 0-220 | 220 | 4 | 1 | -220 | |
| WK-611 | 0-110 | 110 | 6 | 1 | -220 | |
| WK-622 | 0-220 | 220 | 6 | 1 | -220 |
SK系列直流控制穩壓電源-技術數據
| 型號 | SK400A | SK400B | SK800A | SK800B | SK400AH,SK400BH,SK800AH,SK800BH內部裝有正反轉繼電器能耗制動繼電器由內置單片計算機控制換向。換向過程中不存在火花干擾，若工作中需正反方向盍的電機，請選用上述四種型號的電源。另外起動及停止時間，可根據用戶需求，進行調整，無特殊要求，一般在5S。 |
| 輸入電壓V | AC200 | ||||
| 輸出電壓(DC)V | 0-110 | 0-220 | 0-110 | 0-220 | |
| 額定輸出電流(DC)A | 4 | 2 | 8 | 4 | |
| 最大輸出電流A | 8 | 4 | 16 | 8 | |
| 配接電機功率W | 50-300 | 200-600 | |||
| 過載能力 | 2倍額定輸出電流不超過1min | ||||
| 起動時間S | 1-5 | ||||
| 停止時間S | 1-5 | ||||
| 勵磁電壓(DC)V | 110 | 220 | 110 | 220 | |
| 勵磁電流(DC)A | 0.5 | ||||
| 工作環境溫度 | -20℃-+45℃ | ||||
| 保險絲A | 5 | 10Ω | |||
| 安全性能 | AC輸入端子與外殼間絕緣電阻不低于10MΩ。 AC輸入端子與外殼間耐壓強度 AC1000V。 1min無異�，F象。 | ||||
